卷對卷制造關鍵技術：從建模到控制

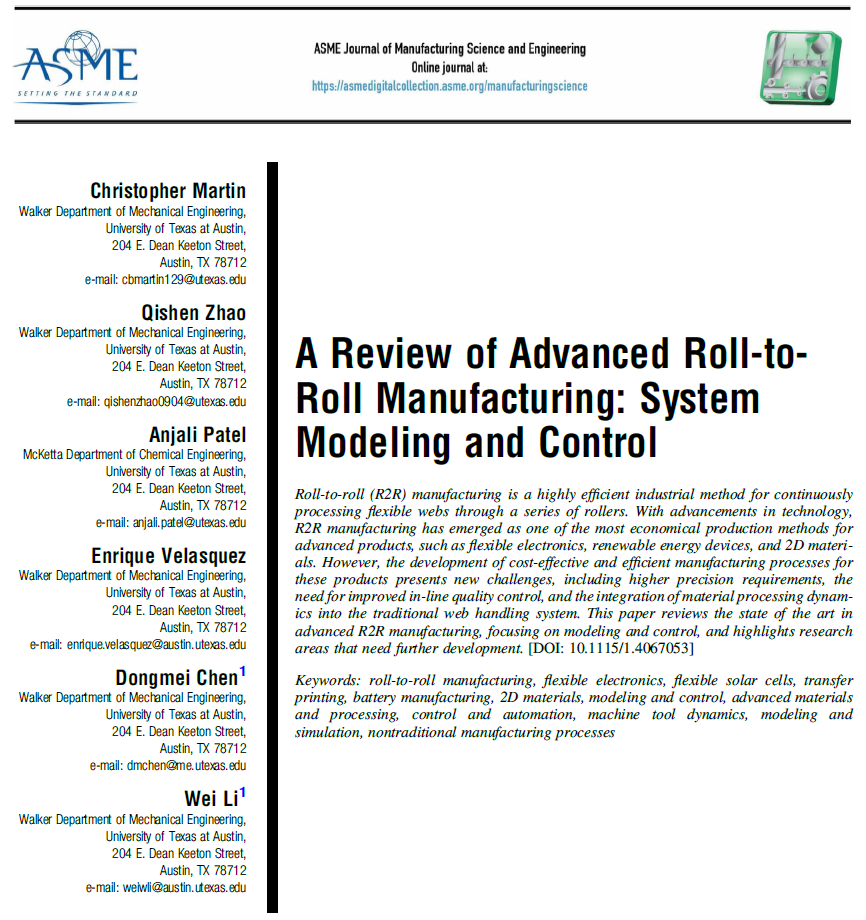

先進R2R涂布制造技術是柔性電子產品等先進材料制造的核心，而系統建模與控制則是確保其實現高精度、高效率和高質量生產的關鍵技術保障。中國涂布技術研究翻譯《A Review of Advanced Roll-to- Roll Manufacturing: System Modeling and Control》（譯名：先進卷對卷制造綜述：系統建模與控制）。文章綜述了先進R2R制造技術的現狀，重點介紹了系統建模與控制，并展望了未來的研究方向。
摘要
卷對卷（R2R）生產作為一種連續加工柔性卷材的高效工業方法，成為柔性電子產品、可再生能源設備和二維材料等產品最經濟的生產方法之一。然而，隨著技術的進步和應用需求的提高，對R2R制造提出了更高的精度和在線質量控制等要求。
引言
R2R制造通過在滾筒連續傳送的柔性基材上進行加工，實現了更高的產量和更低的生產成本。傳統R2R制造主要應用于紙張、紡織品和帶狀金屬等領域，但隨著技術的進步，R2R制造已經拓展到柔性電子產品（FE）、可再生能源設備和二維材料等先進產品的生產，并成為其最具經濟性的生產方式之一。
柔性電子產品，如傳感器、晶體管和顯示器，因其可彎曲性而備受矚目。目前，大多數柔性電子產品依賴于離散式絲網印刷和壓印技術來打印和轉移組件。為了提高產量和降低成本，迫切需要開發適用于工業規模打印和轉移柔性電子產品的全R2R工藝。在可再生能源領域，R2R工藝也被廣泛應用于柔性太陽能電池、質子交換膜燃料電池和鋰離子電池的制造。此外，R2R制造還促進了二維材料如石墨烯的大規模生產，通過環境友好型、連續式的機械剝離工藝，實現了CVD石墨烯的連續轉移。
R2R系統建模
R2R系統以柔性基材（卷材）為核心，從放卷裝置開始，依次經過狹縫式涂布器、絲網印刷機、加熱干燥裝置，最終通過干法轉移將印刷圖案轉移至目標基材，如圖1所示。此過程中，牽引輥、S形傳送輥和浮動輥等累加器組件精確控制卷材的張力和速度，確保生產過程的穩定性和連續性。

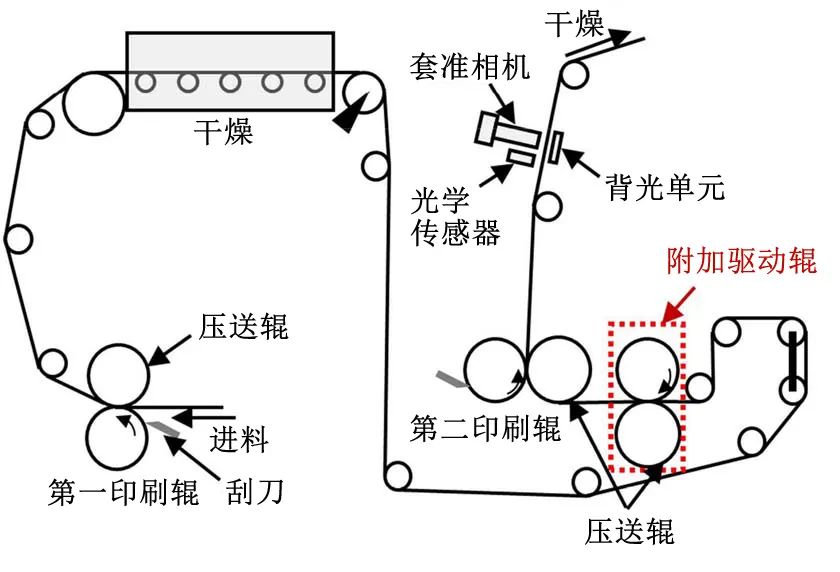

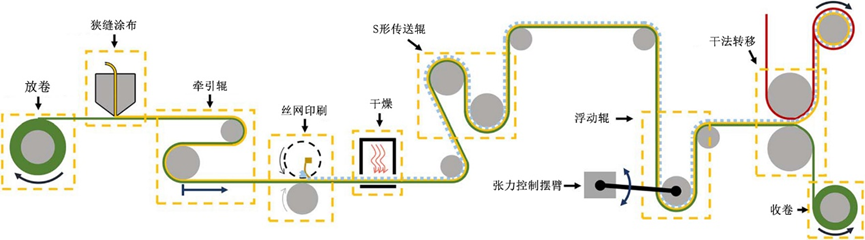

圖1 R2R 典型組件的生產線示意圖01
01縱向動力學

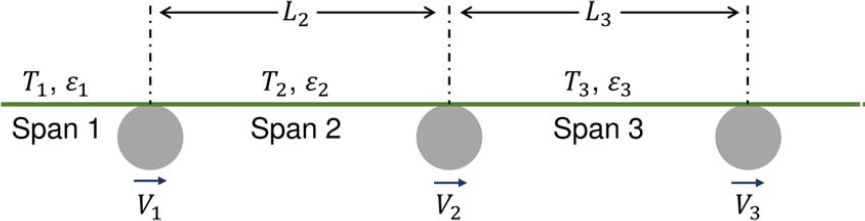

圖2 多跨段卷對卷（R2R）生產線中的應變傳輸（Ti和εi分別表示第i個卷材跨段的卷材張力和應變，Vi表示第i個跨段末端的卷材縱向速度，Li表示第i個跨段的長度，其中i=1–3）02
02橫向動力學

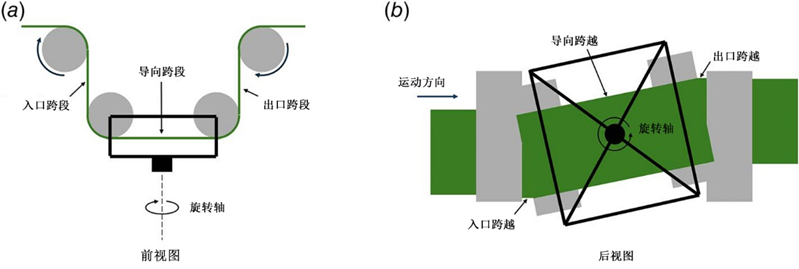

圖3 用于控制卷材橫向位置的位移導向裝置示意圖：(a)前視圖和 底視圖
03卷材打滑
實際生產過程中，在緊急停機、啟動加速及低張力條件下，卷材可能在輥?zhàn)由洗蚧?，不僅影響生產質量，還可能損壞設備。為此，研究者開發了考慮卷材與輥?zhàn)娱g摩擦的多跨段R2R模型，以預測并避免打滑現象。
04黏彈性
單個跨段中黏彈性卷材的行為可以用彈性模型來描述，但在多跨段系統中，這種預測與實際情況存在顯著差異。因此，大型、高精度的R2R系統中多跨段黏彈性至關重要。例如，在R2R干法轉移系統中，黏彈性可能導致薄膜剝離過程中的粘滑現象，給控制設計帶來巨大挑戰。因此，在高級應用中必須充分考慮黏彈性效應。05

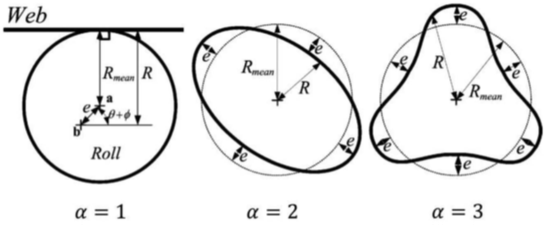

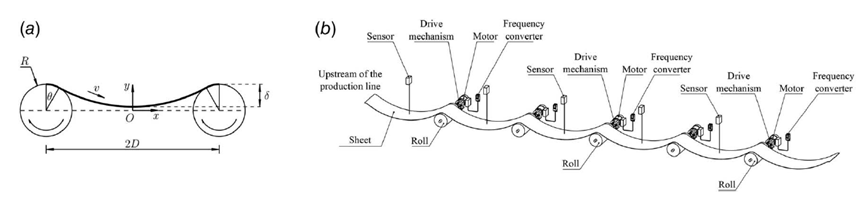

05輥?zhàn)悠呐c卷材跨段長度變化

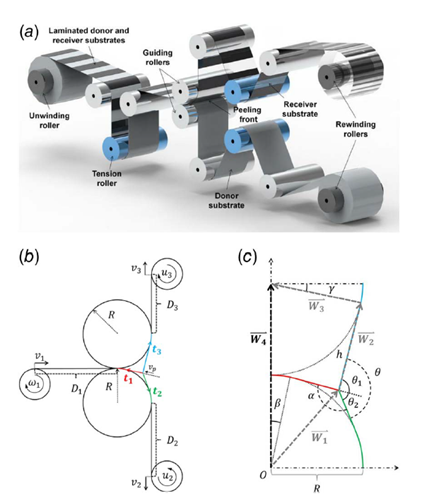

06剝離動力學
07熱效應

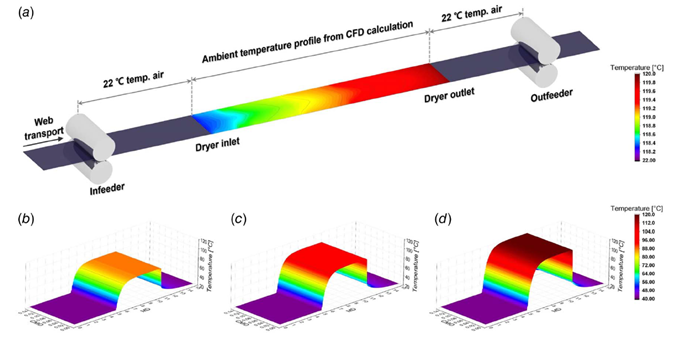

圖6 (a) 對應120°C干燥溫度的環境溫度分布圖；
08數據驅動建模
在R2R涂布技術中，由于工業系統規模龐大且動力學復雜，傳統基于原理的建模面臨挑戰，且理論模型性能易受多種因素影響。因此，數據驅動的系統辨識方法因其能自動考慮未建模動力學特性而備受青睞。例如，采用離散多項式模型和神經網絡對R2R系統進行建模，這些方法有效表示了大型復雜系統。然而，僅憑數據方法難以揭示潛在物理機制，神經網絡也難以線性化，增加了控制設計難度。因此，混合建模方法結合了物理模型與數據驅動方法，如流變結構模型，成為R2R控制設計的新趨勢，這種方法能在較少傳感器條件下估計系統狀態并實時糾正誤差，對先進R2R系統的分析與控制至關重要。

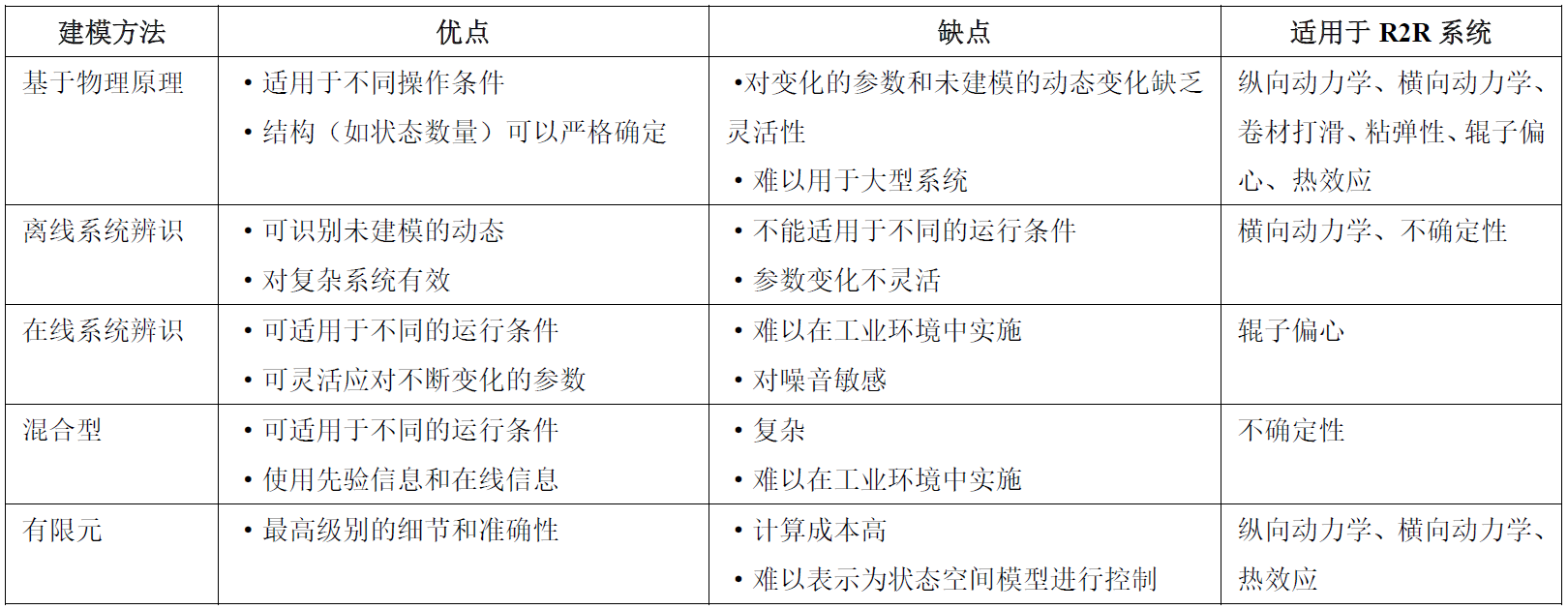

表1 R2R系統常用建模方法及其特點
卷對卷控制系統
01周期性擾動
在R2R系統中，周期性擾動是影響卷筒張力和位置的關鍵因素，這些擾動源自卷筒上的印刷圖案或硬件缺陷，如偏心輥和電機摩擦。為抑制這些擾動，已有學者研究并應用了H∞最優控制、自適應控制和迭代學習控制（ILC）等技術。這些技術通過假設擾動發生在已知頻率上，基于電機速度來優化控制，有效解耦張力和速度動力學，并實時估計及抑制擾動，從而確保R2R系統的高精度和穩定性。
02模塊化

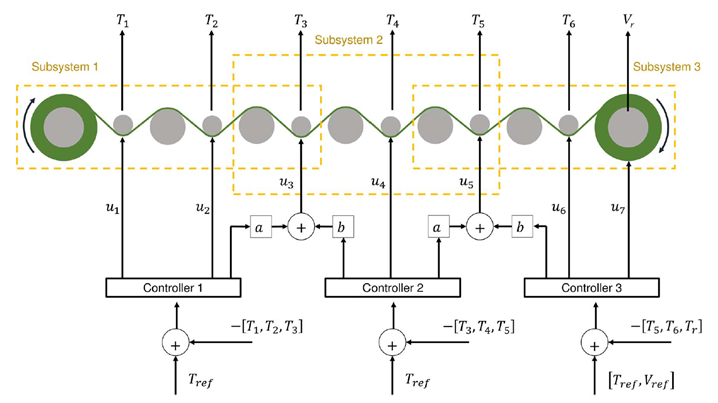

圖7 三個子系統的重疊分散控制方案
03子系統間誤差傳遞
04低張力要求
05其他問題
部件故障與容錯控制（FTC）
R2R生產線規模龐大，配備眾多傳感器和執行器，因此系統控制律必須能夠應對各種部件故障。FTC是處理此類故障的有效手段，分為被動型FTC：確保即使某些部件發生故障，系統仍能在可接受的容差范圍內運行；主動型FTC：在檢測到故障時主動調整控制參數。
R2R生產中，執行器常受到電機扭矩等物理限制，MPC是唯一能夠嚴格管理這些輸入約束的控制器類型。
06小結

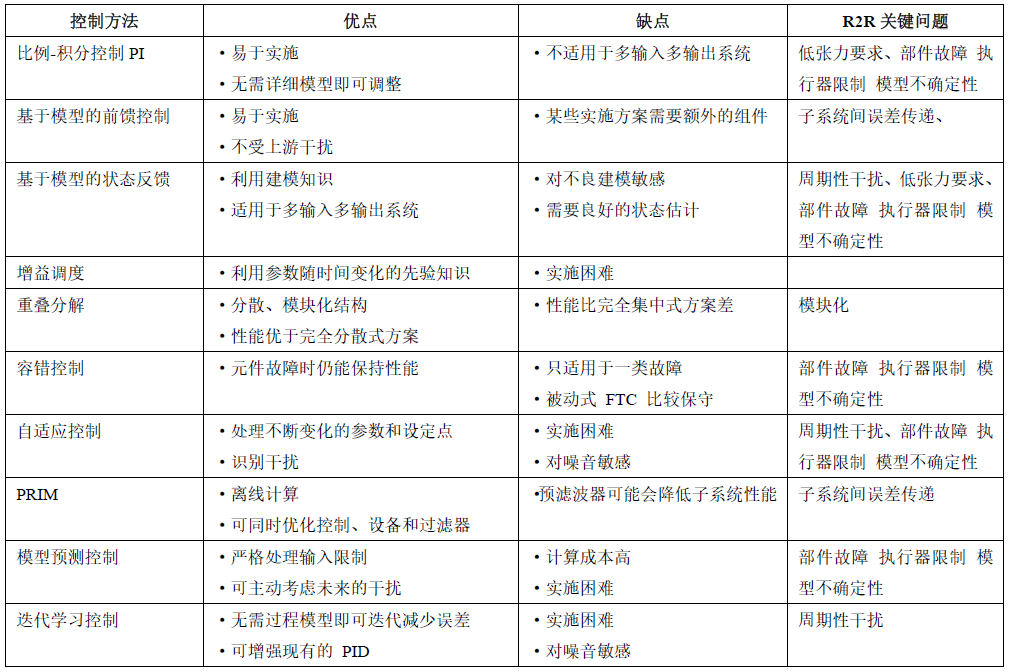

表2 R2R系統面臨主要挑戰的控制方法及其優缺點
展望
R2R制造技術在生產低成本場效應（FE）器件和儲能組件等高端產品方面展現出巨大潛力。然而，要實現R2R工藝在工業中的廣泛應用，仍需解決一系列影響產品質量和生產率的關鍵挑戰。
系統建模方面：需為工業規模R2R系統建立準確實用模型?；谖锢淼哪Ｐ鸵蜃酉到y(tǒng)應變和張力相互作用復雜產生偏差，基于數據的模型與系統參數無直接聯系，增加擴展和控制難度?；旌夏Ｐ褪菨撛诜桨?，它依賴物理方法并結合自適應技術。此外，先進FE制造需考慮卷材粘彈性，傳統模型將其視為純彈性材料。還需正確建模卷材橫向誤差，尤其在低張力傳輸易滑移時。對于環境溫度變化的制造過程，高精度熱建模有用，但開發面向控制的可實現模型關鍵。同時，要增強對R2R干剝離動力學（如粘滑現象、卷材彎曲能量影響）的建模，模型應考慮環境溫度、粘彈性和剝離前沿幾何形狀等因素，以開發基于模型的控制器。
系統控制方面：工業規模R2R過程，特別是R2R打印，需增強張力和位置誤差控制。當前多數微接觸打印工藝雖能實現1-20微米分辨率，但離散不可擴展，工業R2R打印最先進技術分辨率為50-100微米，近期研究在實驗室規模R2R機器實現亞微米級精度。為進一步提高精度，研究應關注卷材打印圖案、低張力卷材控制及抑制大規模多輸入多輸出（MIMO）R2R過程子系統間干擾。打印圖案影響卷材屬性，不考慮會降低產品質量，如R2R剝離過程中，不同狀態系統動力學和粘附能隨器件圖案變化，采用切換系統方法控制或有成效。低張力控制是新興領域，傳統R2R模型假設張力高忽略下垂和重力效應，在先進應用中不成立，低張力會放大位置誤差。此外，R2R系統需減少干擾對整體影響，傳統局部解決方式因模塊化優點和計算能力限制，高精度應用可能需集中控制器，方案可包括創建最優MIMO控制器并采用l1正則化等方法最小化子系統間通信。
結論
