從基礎科學到器件工程，鈣鈦礦技術在短短十幾年的時間里取得了巨大進步。在薄的柔性襯底上利用這項技術的可能性，與類似的光伏系統相比，提供了無與倫比的功率重量比，開辟了新的可能性和新的集成概念，從構建集成和應用的光伏(BIPV、BAPV)到物聯網(IoT)。鑒于此，2025年1月16日，羅馬第二大學Luigi Angelo Castriotta&北卡羅來納大學黃勁松于AM刊發鈣鈦礦太陽能技術邁向柔性化轉型的綜述，總結了柔性襯底上鈣鈦礦太陽能技術的最新進展，重點討論了研究人員在使用柔性襯底時面臨的挑戰。有必要對材料科學進行深入的研究，以了解與剛性基底相比，哪種機制限制了其效率，以及哪種物理機制限制了在柔性基底上的放大。此外，還將對柔性模組的穩定性測試進行概述，提出通用的標準程序和遵循的準則，并說明柔性模組在彎曲時面臨的額外問題，以及如何防止設備退化以提供臨時封裝。最后，將展示鈣鈦礦市場中柔性器件的最新進展，概述該技術如何在柔性襯底上開發，以及仍有哪些需要利益相關者關注的缺失。

引言

鈣鈦礦太陽能技術取得了令人矚目的進展，在短短的14年里從3.8%提高到了26.1%的能量轉換效率。最初在帶有透明導電氧化物(TCOs)涂層玻璃的剛性襯底上測試，鈣鈦礦的吸引力在于使用低溫工藝(< 150 °C)簡化制備步驟。這使得柔性襯底如聚對苯二甲酸乙二醇酯(PET)和聚萘二甲酸乙二醇酯(PEN)的使用成為可能，在易加工性和耐用性之間提供了一個折中，從而獲得具有高功重比的輕量型器件。

柔性鈣鈦礦太陽能電池(f-PSCs)在12年內實現了高達25.1%的效率，最近3年的改進將效率從21.7%提升到25.1%。挑戰包括聚合物基底在不同環境條件下的化學和物理變形。解決這些挑戰對于縮小與剛性襯底的效率差距至關重要。雖然通常使用旋涂法在小面積(0.1 cm2)上獲得結果，但商業可行性需要在更大尺度上證明。各種涂布技術，如卷對卷、狹縫、刮刀、噴墨打印、噴涂和絲網印刷等，增加了研究和開發的復雜性。鈣鈦礦太陽能電池的大面積涉及到串聯電池(P1、P2、P3)，以減輕電阻率對性能的影響。P1，P2和P3是指用于圖案模塊和互連單元的順序激光劃線步驟。P1去除TCO層以隔離相鄰的電池。P2工藝要求在不接觸TCO的情況下刻蝕整個層(鈣鈦礦和傳輸層)，除了P1線外，還需要進行多次P2劃線。這一步是最關鍵的一步，因為它需要非常精確的刻蝕，以避免下面的TCO的任何損壞，這對于在電池之間建立正確的電流路徑是至關重要的。P3通過刻蝕對電極將電池從頂部分離出來，確保電流路徑從一側穿過TCO，并在頂部電極上進行另一側接觸。

激光刻蝕優化變得至關重要，在柔性襯底上由于與沉積層的化學和物理相互作用而面臨挑戰。由于PET和PEN等聚合物襯底的熱阻比剛性襯底低，激光刻蝕過程的熱效應在柔性器件中尤為明顯。激光刻蝕過程中過度的局部加熱會引起基底變形、層片分層以及材料性能的變化，如電導率降低或機械完整性降低等。這些效應需要精確控制激光參數，包括脈沖持續時間和能量密度，以最大限度地減少熱損傷，并確保柔性器件的結構和功能完整性。

柔性鈣鈦礦太陽能組件(fPSMs)的效率從0.06 cm2時的25.1%下降到900 cm2時的16.4%，有很大的提升空間。尺度擴大遇到的困難影響剛性和柔性襯底，包括層不均勻性損失，歐姆和非活性面積損失，以及方阻損失。在PET和PEN等柔性襯底上，激光刻蝕過程中的熱效應更加明顯，需要仔細考慮激光脈沖持續時間。

穩定性測試對市場采用至關重要，但缺乏對柔性設備的全面報告。鼓勵進行機械穩定性測試，同時進行光照浸泡和熱應力測試，以展示其與現有靈活技術的競爭力。封裝策略對于保護環境至關重要，有利于靈活、隔離和耐用的f PSCs基質，以滿足不同的應用。

在這篇綜述中，作者更深入地探討了向柔性基底過渡時面臨的具體挑戰，包括在各種環境條件下出現的機械和化學穩定性問題，強調了對商業可行性至關重要的升級過程。作者重點關注電池的串聯以減輕電阻率的影響，以及對柔性襯底的激光刻蝕技術(P1、P2、P3)的優化，這是在更大尺度上保持性能的一個重要方面。

此外，本綜述還對最新的穩定性測試程序進行了深入的研究，包括機械穩定性測試和為柔性模塊量身定制的封裝策略，這對于市場的采用至關重要，但往往被忽視。它涵蓋了在柔性襯底上的鈣鈦礦太陽能電池和模塊的進展、挑戰和進展。它深入研究了材料、化學作用和制備過程，強調了在大面積襯底上均勻沉積的必要性。還討論了穩定性、封裝性和商業化前景，對該領域進行了全面的概述。

通過強調這些未開發的領域，本綜述旨在為研究人員和利益相關方提供一個詳細的路線圖，以解決柔性鈣鈦礦太陽能電池商業化過程中的剩余挑戰。這包括對現行標準程序的評估，防止設備退化的指南，以及對最近市場趨勢和未來前景的見解。

2. 向柔性轉變的挑戰

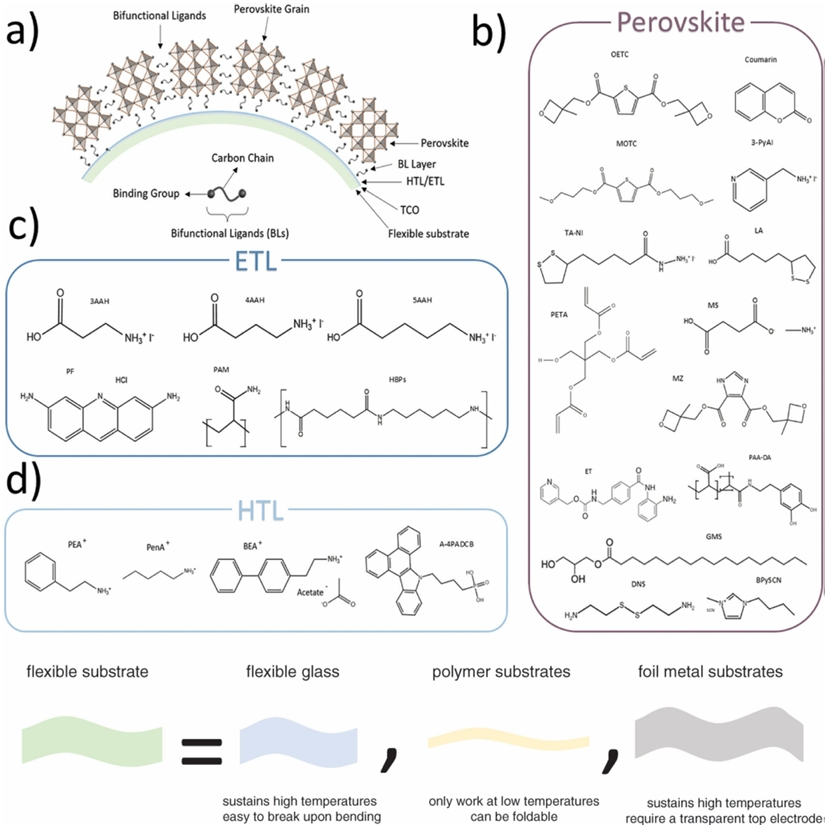

作者總結了一些改善柔性鈣鈦礦太陽能電池性能的方法：為了降低能量的標準化成本(LCOE)，柔性太陽能電池必須在運行條件下保持穩定。圖1a所示的方法和機理是通過在墨水中引入鏈長為(C2~C4)的強結合基團(─COO─, ─PO2OH, ─NH2, ─SO2OH)的直鏈雙功能配體來整體提高鈣鈦礦太陽能電池在操作條件下的穩定性和耐久性，同時在操作過程中保持高性能；這些雙功能配體可以伸出鈣鈦礦晶格，填充晶界，并到達鈣鈦礦的頂部和底部表面，改善底部界面、頂部界面和晶界粘附。整個過程可以在保持器件性能的同時提高柔性太陽能電池的魯棒性。研究人員在器件制造中面臨著挑戰，如保持均勻的薄膜形成，確保層與層之間的強粘附性，以及管理導致開裂和分層的機械應力。低溫加工技術對于避免柔性襯底的損壞也至關重要。

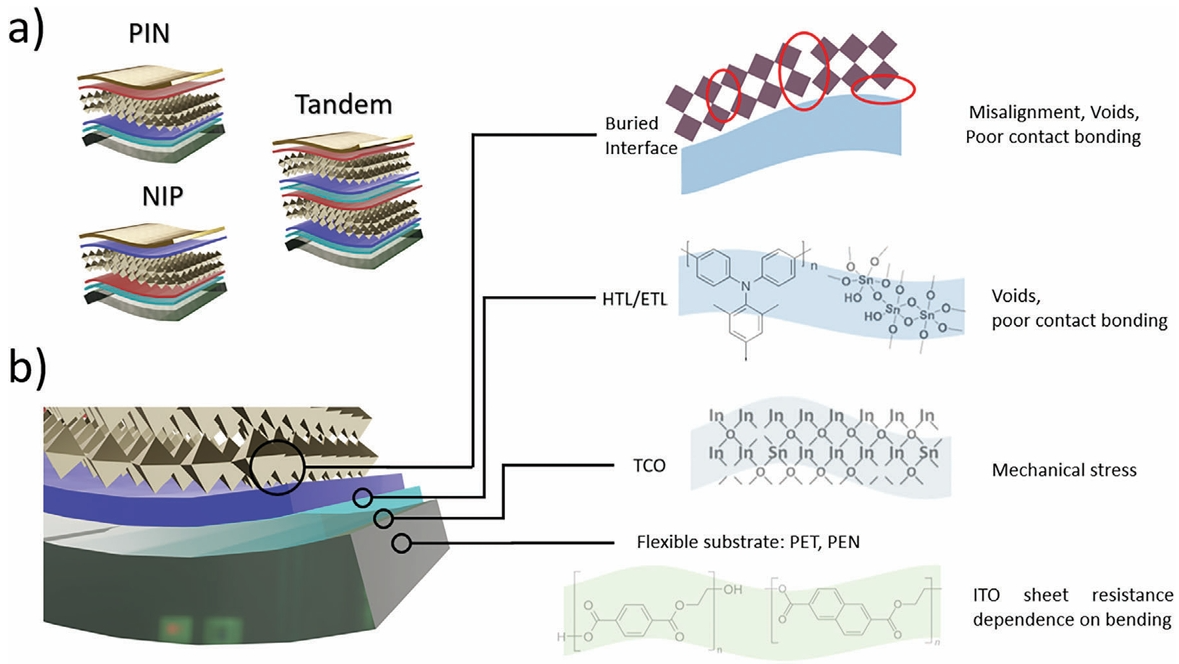

圖2. a) 用于柔性鈣鈦礦太陽能技術的器件結構：PIN，NIP和疊層器件結構。b) 重點研究的主要問題是解決限制剛性和柔性襯底之間的差距：柔性襯底的選擇，柔性襯底和TCO之間的接觸，其中ITO的方塊電阻通過襯底彎曲來改變；TCO與HTL ETL之間的接觸，主要問題集中在孔洞的存在以及這些層之間的接觸結合較差；HTL/ETL與鈣鈦礦之間的接觸(埋底界面)，鈣鈦礦層可能會錯位，產生孔洞，并且在HTL / ETL下面的HTL / ETL中具有較差的接觸結合。

3. 逐層進行設計

柔性襯底通常由輕質和耐用的材料制成，提供了結構骨架，使太陽能電池能夠符合各種表面和應用。作者從基底、TCOs、HTL、ETL、鈣鈦礦和頂電極等方面具體闡述柔性鈣鈦礦技術的設計觀點。這些層的結合不僅提高了性能，而且為靈活和多用途的應用打開了可能性，為鈣鈦礦太陽能技術為可再生能源的革命性發展鋪平了道路。

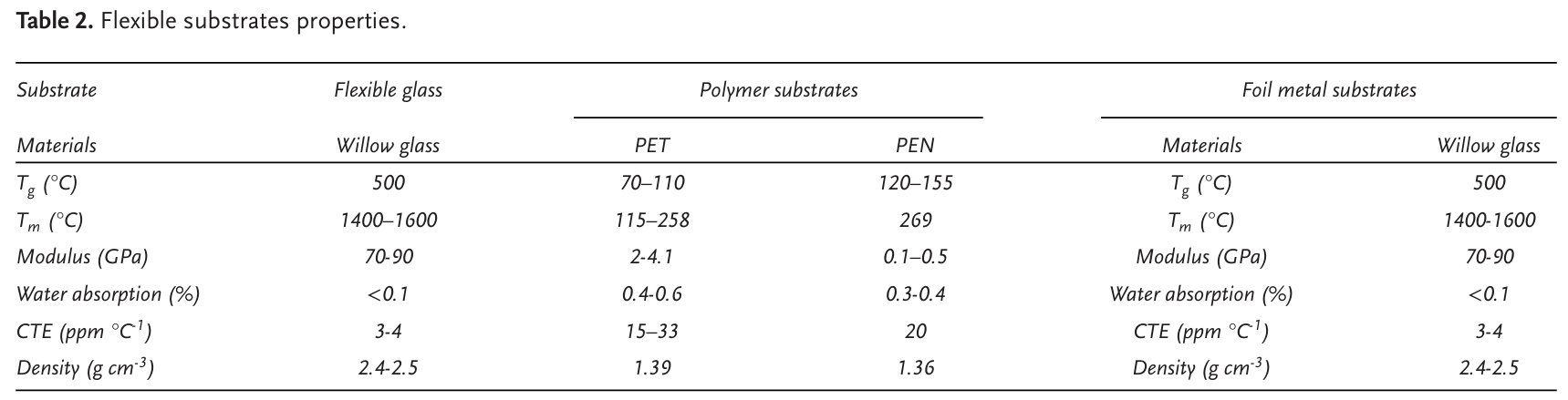

表2 柔性基底特性

4. 埋底界面

作者認為在柔性襯底上探索PSCs中的埋底界面是提高這種有前途的光伏技術的性能和適用性的重要途徑。在柔性襯底上的鈣鈦礦太陽能電池中，埋底界面的一個關鍵方面是它們對器件內部電荷傳輸和復合動力學的影響。高效的電荷載流子跨界面?zhèn)鬏攲τ趦?yōu)化太陽能電池的整體性能至關重要。鈣鈦礦與電荷傳輸層之間的界面結合強度是影響柔性鈣鈦礦太陽能電池機械穩定性的關鍵因素。強的界面結合是防止分層和確保有效電荷轉移的必要條件，直接影響器件在機械變形和戶外紫外光照射下的穩定性和性能。此外，埋底界面顯著影響了用于保護鈣鈦礦器件免受外部因素(包括水分和氧氣)影響的鈍化策略。在埋底界面處使用的鈍化材料和技術對于防止退化和確保柔性鈣鈦礦太陽能電池的耐久性至關重要。

5. 大面積

作者總結了柔性鈣鈦礦光伏模組的相關研究進展，正反式結構以及疊層結構中的性能優化策略。作者認為對于柔性鈣鈦礦太陽能組件(fPSMs)，解決機械裂紋和實現不同制造器件的可重復性是主要的挑戰。對于較大的襯底，如P1，P2和P3，激光劃片需要額外的步驟，這在優化熱效應和線性刻蝕方面顯示出挑戰，需要精確控制激光能量密度。也有使用激光刻劃的替代方案，如機械刻劃或使用特定的掩模以避免頂部電極在P3步沉積，但它們的使用限制了fPSMs的性能，降低了精度、幾何填充因子(GFF)和器件的快速加工。

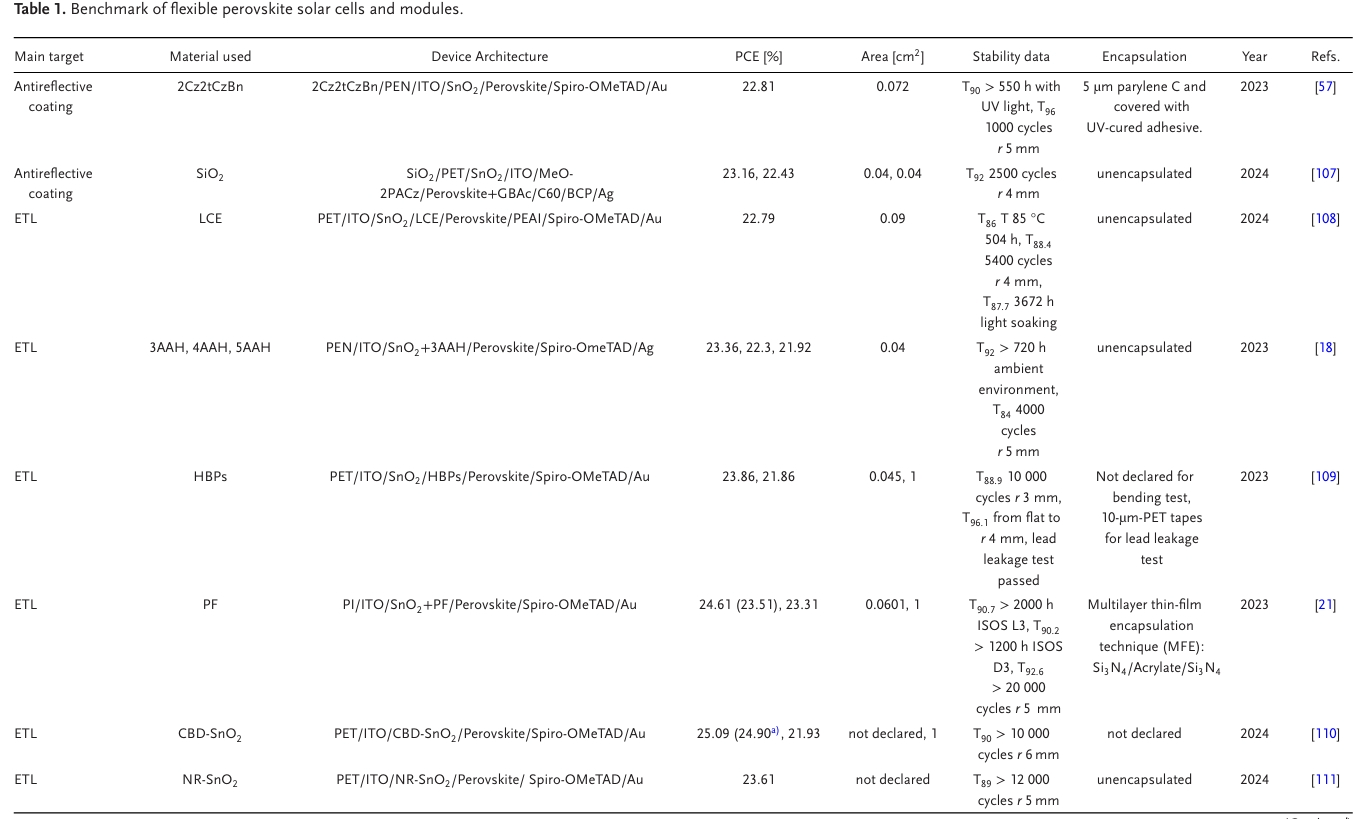

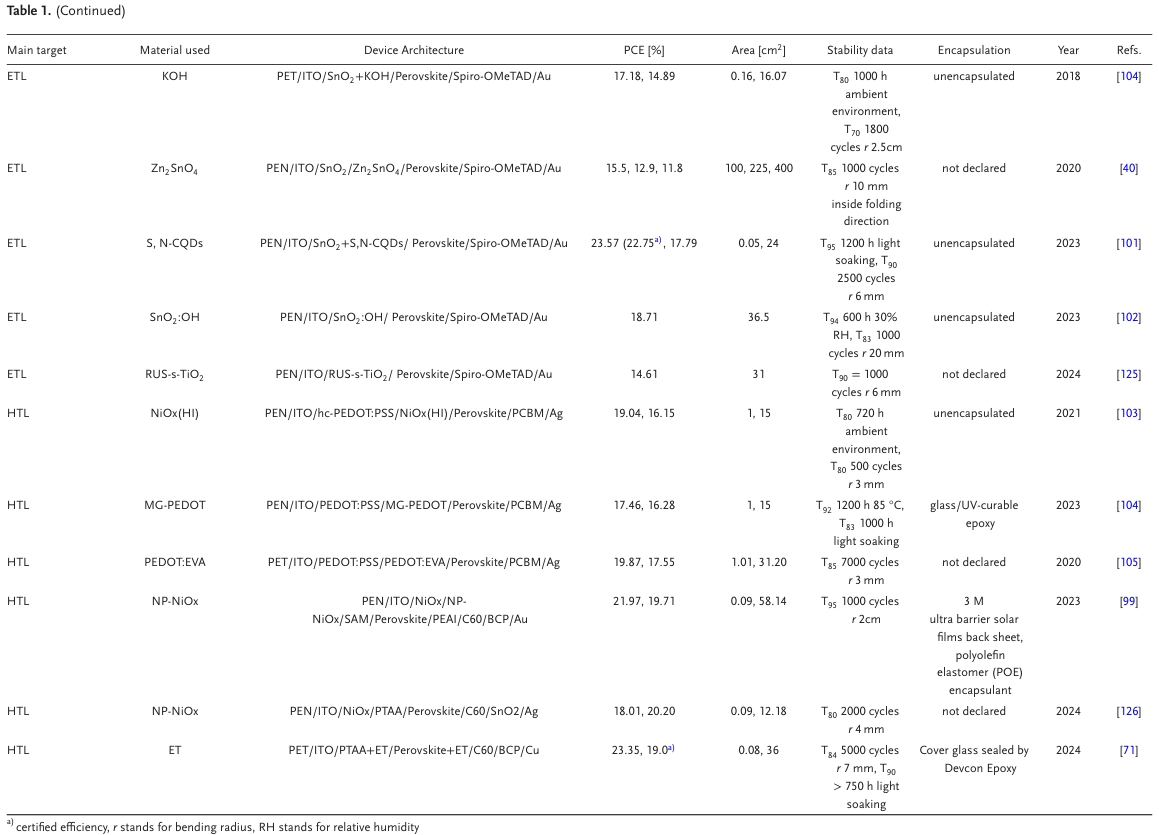

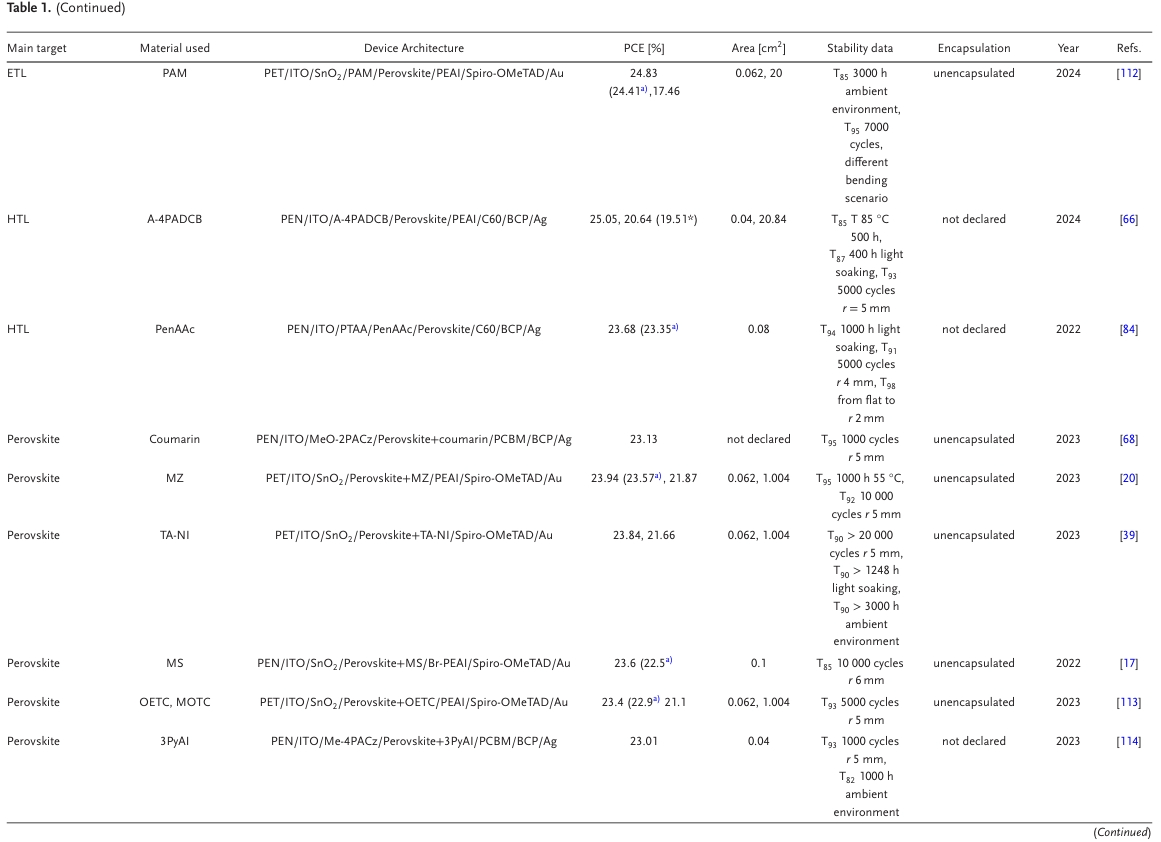

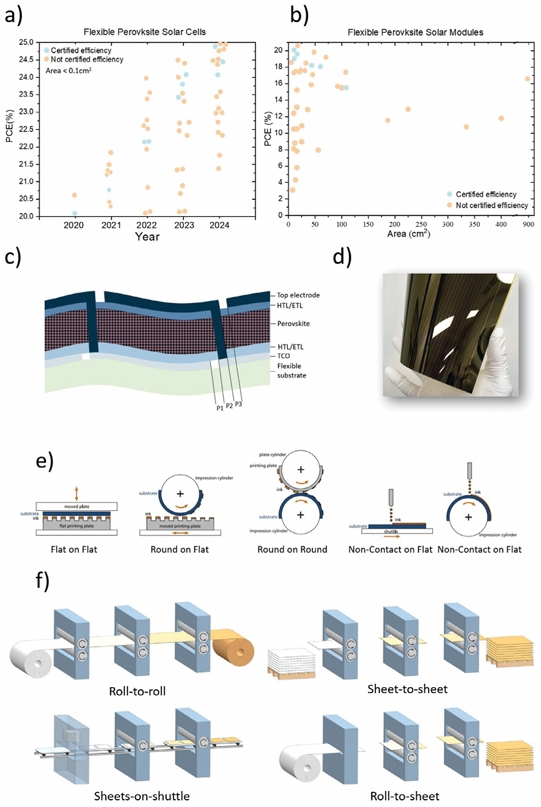

從小面積器件到模塊的結果可轉移性和模組制造中激光工藝的優化對于彌合剛性和柔性襯底之間的性能差距至關重要。較大的覆蓋面積需要注意薄膜的均勻性，對傳統的旋涂方法提出了挑戰?？朔@些挑戰對于縮小性能差距和充分優化模組制造的激光工藝至關重要。制造和升級fPSM涉及2種主要的涂覆方法和不同的接觸拓?fù)浣Y(jié)構，如圖4e、f所示：單張式(S2S)和卷對卷(R2R)方法是鈣鈦礦中常用的方法；雖然這兩種方法都是為了生產柔性器件，但關鍵的區別在于它們的可擴展性和對大規模生產的適應性。S2S過程涉及單張的處理，從而限制了吞吐量。相比之下，卷對卷技術只適用于柔性基板，可實現柔性材料的連續高速卷材生產。這種在可擴展性方面的固有優勢使得卷對卷方法對于大面積柔性鈣鈦礦太陽能組件的高效和高性價比制造特別有利。R2R器件需要使用可溶液加工的頂電極，這限制了其現在的應用(見圖3)：最近，Beynon等人和維拉辛哈等人分別在鈣鈦礦電池和模組上證明了使用R2R的這項技術的兼容性。R2R技術具有優勢，因為它們能夠?qū)崿F(xiàn)高速、連續生產，這對于將柔性鈣鈦礦太陽能電池擴展到商業上可行的水平至關重要。這些技術降低了制造成本，提高了生產效率。圖4和表1展示了柔性鈣鈦礦太陽能電池和模組的最先進的發展總結。

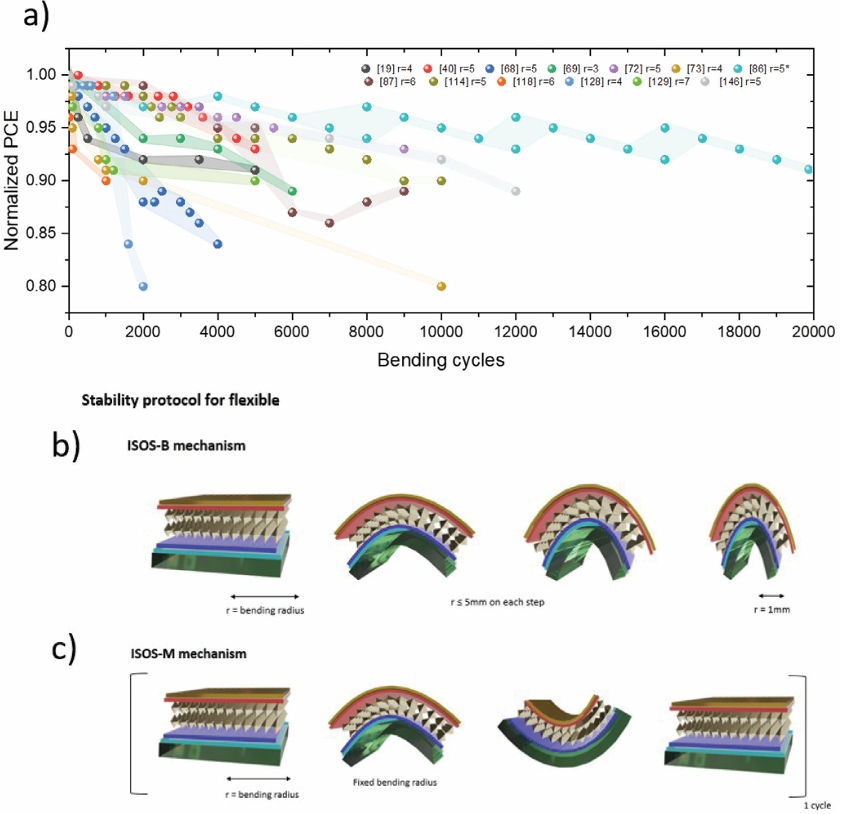

圖4. a)總結了截至202 419年11月，在研究領域中對柔性鈣鈦礦技術所取得的最佳結果進行的力學測試，r代表以mm測量的彎曲半徑，進行彎曲試驗，愈合步驟為1小時，每2000次循環；b) 提出了標準的ISOS-M機制，展示了一個力學測試周期，使柔性裝置從平面轉到固定彎曲位置，適用于凸起和凹陷兩種工況；c) 提出了標準的ISOS-B機制，使柔性器件從平面上升到1 mm的彎曲半徑。

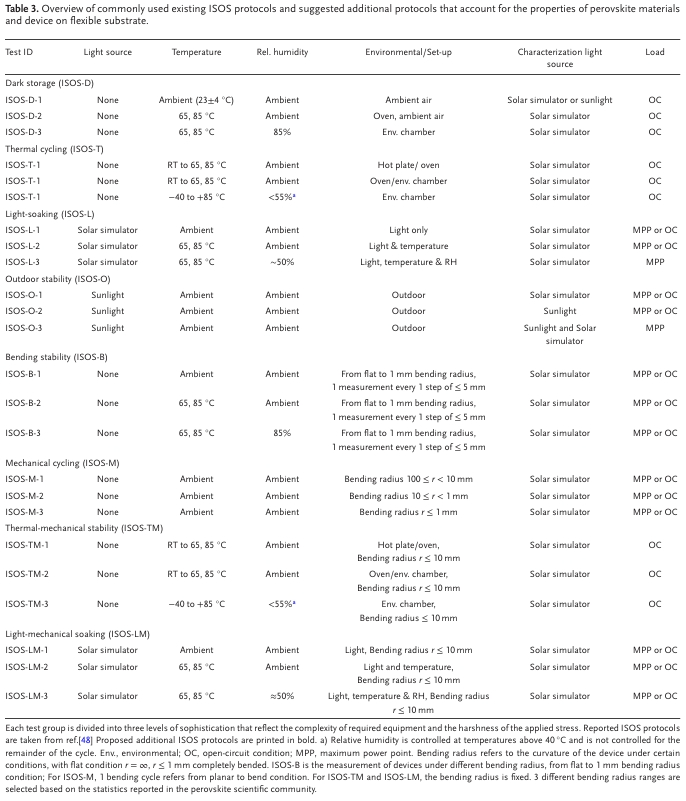

表3. 概述了常用的現有ISOS協議，并提出了考慮柔性襯底上鈣鈦礦材料和器件性能的附加協議

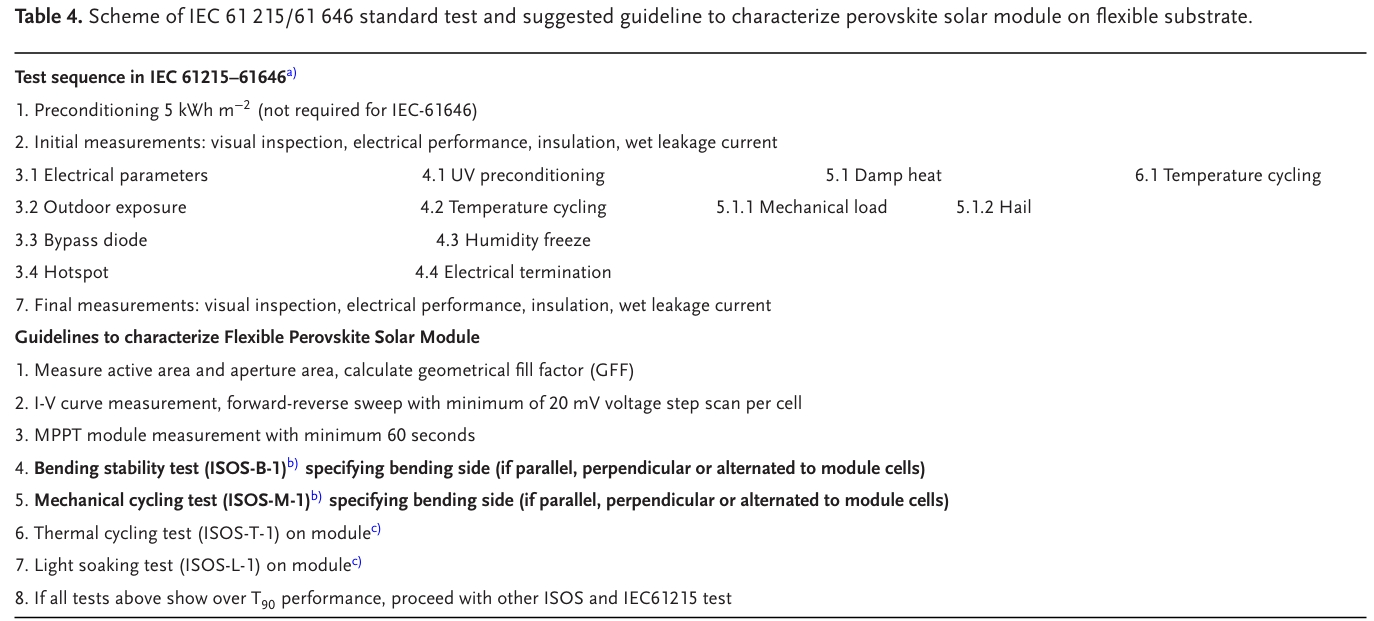

表4. IEC 61 215 / 61 646標準測試的方案和建議的指南，以表征柔性襯底上的鈣鈦礦太陽能組件

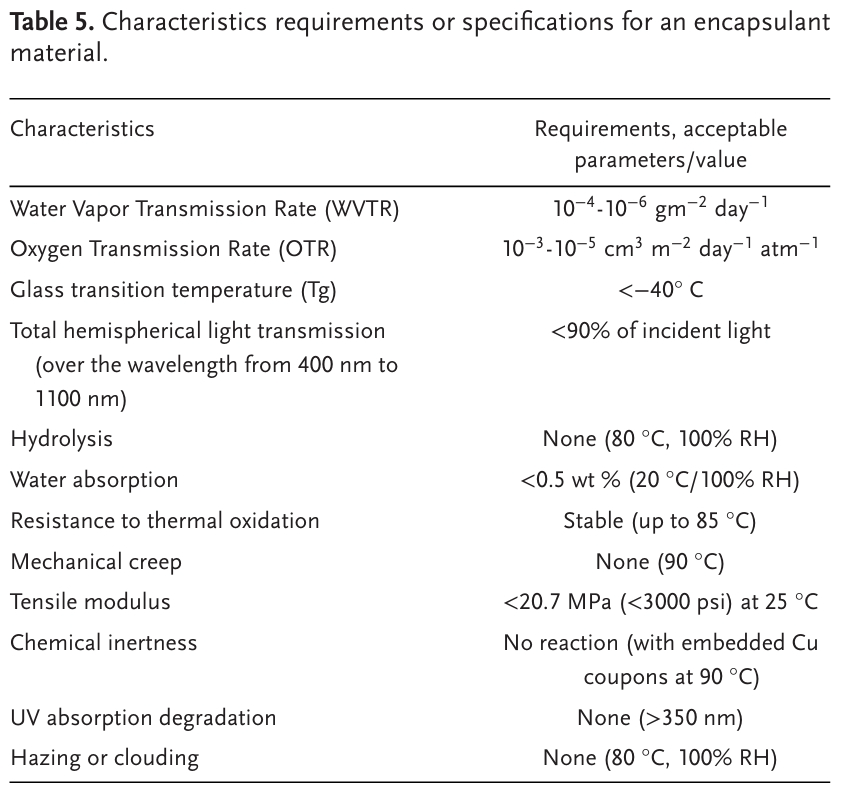

7. 封裝作者認為封裝是保證太陽能電池壽命、效率和安全性的關鍵步驟，特別是隨著對柔性襯底太陽能電池的關注越來越多。柔性模組需要封裝材料在保持柔韌性的同時，對水分、氧氣和機械應力提供堅固的保護。相比之下，剛性模組使用封裝材料，如乙烯-醋酸乙烯酯(EVA)，它提供了優異的保護，但缺乏靈活性。對于柔性模組，薄膜封裝、柔性層壓等先進的封裝方法必不可少。柔性鈣鈦礦模塊的封裝通常使用柔性聚合物(例如,聚烯烴、聚氨酯等)和多層阻擋層薄膜等材料。這些材料必須提供低的水蒸氣透過率(WVTR)和氧氣透過率(OTR)來保護敏感的鈣鈦礦層。例如，聚烯烴等柔性封裝材料可以提供低至0.01 g / m2/day的WVTR值，這對于保持器件性能和穩定性至關重要。在柔性PSC生產中常見的卷對卷工藝，需要在很長的長度上均勻地沉積封裝層，以實現一致的保護。高性能的阻隔膜對長期穩定性至關重要，水蒸氣和氧氣透過率(WVTRs和OTRs)是關鍵指標。鈣鈦礦太陽能技術要求WVTR或OTR的阻隔性能反映了這些器件對水分和氧氣(表5 ,圖5a)的敏感性。實現如此嚴苛的阻隔性能對阻隔薄膜的初始制備和批量生產都提出了挑戰。表5. 封裝材料的特性要求或規范。

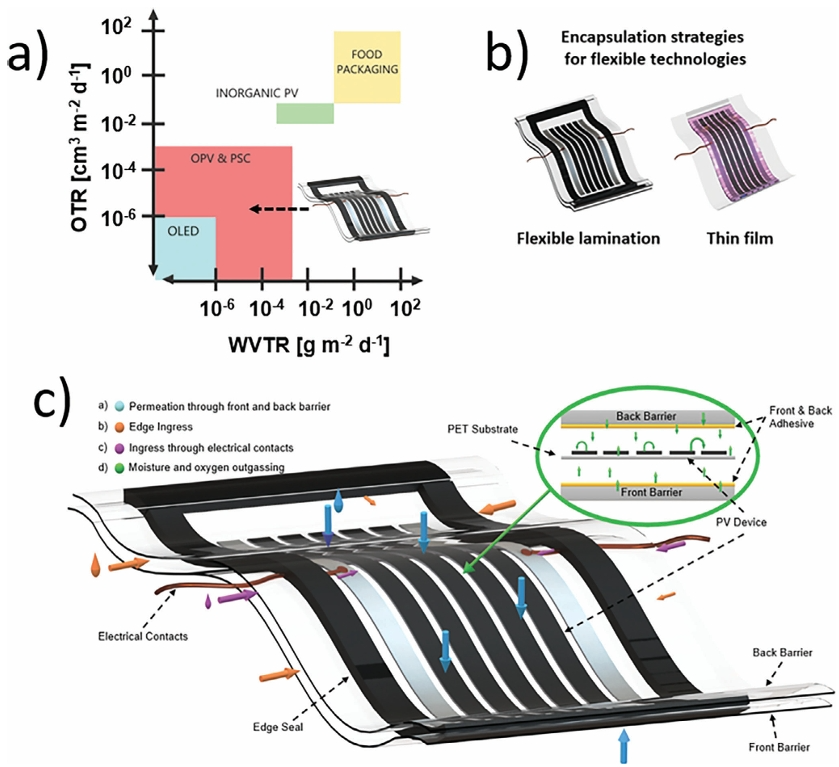

圖5. a) 不同技術對封裝保護的阻隔性能需求；b) 兩種不同的柔性光伏器件封裝技術示意圖，顯示柔性層壓和薄膜封裝；c) 闡明了四種不同的水分和氧氣滲透和進入柔性封裝鈣鈦礦器件的途徑，這可能導致加速的器件退化和縮短的壽命。

8. 商業化新產品的市場推廣涉及生產、分銷、營銷、銷售和客戶支持的綜合過程。雖然柔性鈣鈦礦太陽能電池已經在實驗室中顯示出了前景，但過渡到大規模工業生產是一個正在進行的過程。實驗室規模的鈣鈦礦太陽能電池顯示出與多晶硅太陽能電池相當?shù)男剩杀靖?，重量更輕，制造工藝更簡單。fPSCs在批次間和實驗室間表現出不同的性能，需要擴大到模塊尺寸以實現商業化。為了商業化，鈣鈦礦太陽能組件在生產方面需要大型化，批次間可重復性和具有高吞吐量。柔性大面積組件的發展及其商業化取決于三個主要的重要方面：(i) 在柔性襯底上批量制備高質量均勻無針孔的鈣鈦礦薄膜的可重復性，(ii) 這種鈣鈦礦薄膜在柔性襯底上的可擴展性，(iii) 柔性太陽能組件的機械穩定性。FPSCs可應用于彎曲表面，包括住宅建筑、車輛和太陽能發電場。彎曲和扭曲會導致性能的顯著下降，因為堆疊層，如柔性聚合物襯底上的氧化銦錫( ITO )，在機械上是不穩定的。在所有這些努力下，包括Oxford PV，Saule Technologies和Swift Solar在內的許多公司仍在積極開發鈣鈦礦太陽能產品，以推進這項技術。例如，Saule Technologies公司將其產品展示在柔性基板上，目前市場上已有2種產品，如Solar Sun blind ' s和Perovskite Electronic Shelf Labels：該公司決定開發其在BAPV和IoT應用中的業務，其原型見圖6。
